Всем любителям ручного и продвинутого инструмента посвящается! Думаю, они получат истинное удовольствие от рассматривания этих наглядных подсказок.

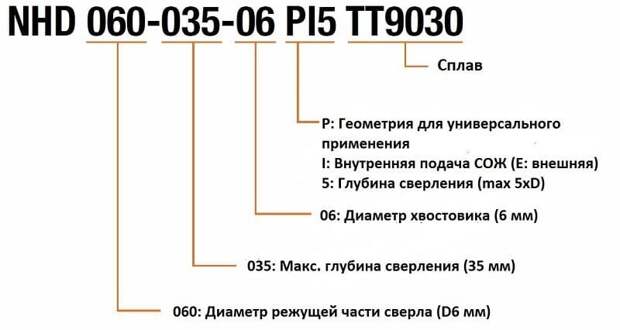

Как разобраться в маркировке сверла

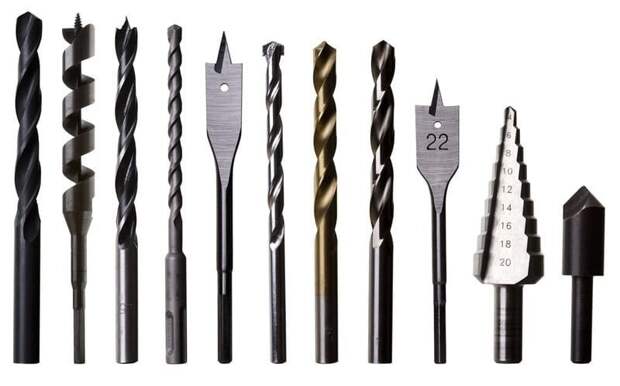

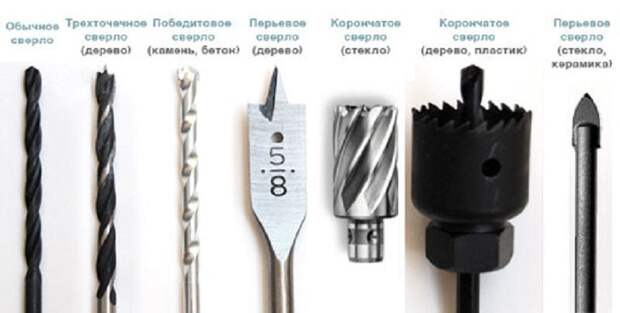

Винтовое, или спиральное. Это одна из самых широко распространенных форм сверла.
Ее применяют работы с самыми разными веществами. Универсальные сверла также имеют спиральный вид. Размеры их колеблются от десятых миллиметра до десятков сантиметров.Плоское или перьевое. Используется для отверстий в мягких веществах, дереве, пенобетоне. Рабочий орган — заточенная лопатка, в середине ее находится острый выступ для центровки.
Глубокого сверления. Используются, если глубина отверстия больше диаметра, по меньшей мере, в пять раз. В теле сверла есть две винтовые полости, по ним в зону сверления подается смазочно-охлаждающая жидкость
Одностороннего реза. Используется для мехобработки повышенной точности. Имеют опорную плоскость и пару рабочих кромок, находящихся по одну строну от продольной оси.
Коронка. По форме представляет собой полый цилиндр, рез проводится нижней кромкой. В результате в материале прорезается кольцо, а внутри него располагается керн – цельный цилиндрический кусок материала. По окончании операции его требуется вытряхнуть из коронки.
Центровочное. Для предварительного засверливания — наметки центра.
Ступенчатое. Представляет собой ступенчатую цилиндрическую пирамиду. Прогрессивный вид оснастки, используется по листовому прокату для больших диаметров.
При постепенном увеличении диаметра не деформируется лист.
Инструменты плотника
1-металлический рубанок; 2-малый рубанок; 3-отвертки; 4-струбцины; 5-ножовка по дереву; 6-ножовка комбинированная; 7-молоток; 8-ручная дрель; 9-стамеска; 10-рулетка; 11-стусло с пилой; 12-стеклорез; 13-степлер; 14-строительный нож; 15-Fструбцина; 16-деревянный рубанок; 17-топор; 18-кувалда; 19-гвоздодер; 20-уровень.

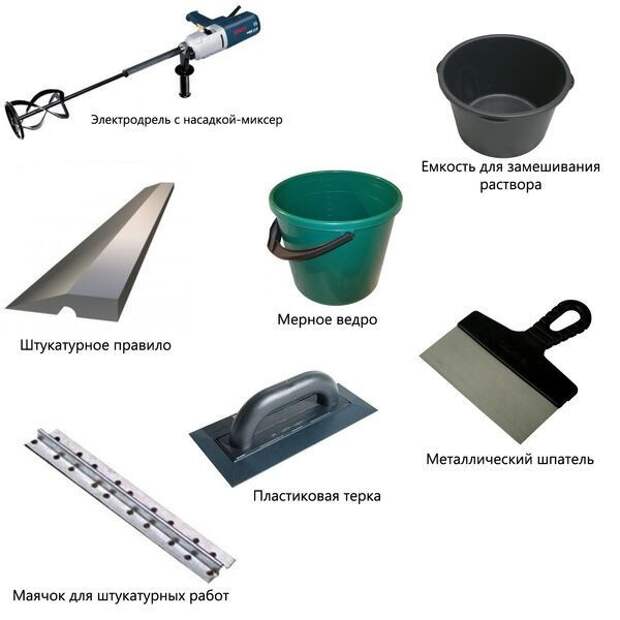

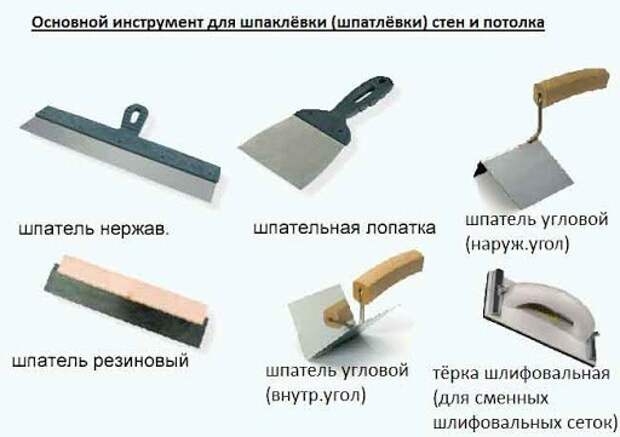

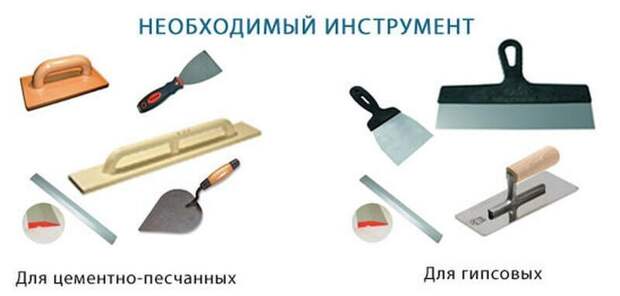

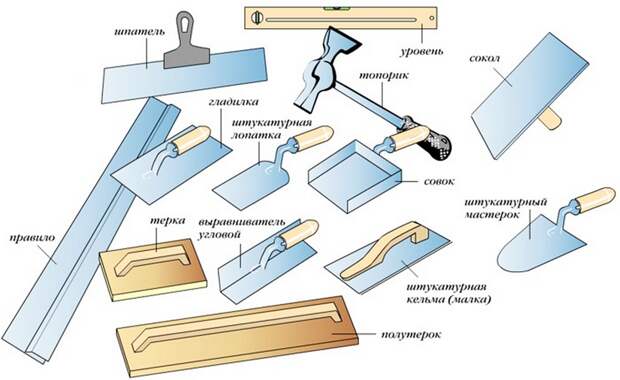

Инструмент для штукатурки стен

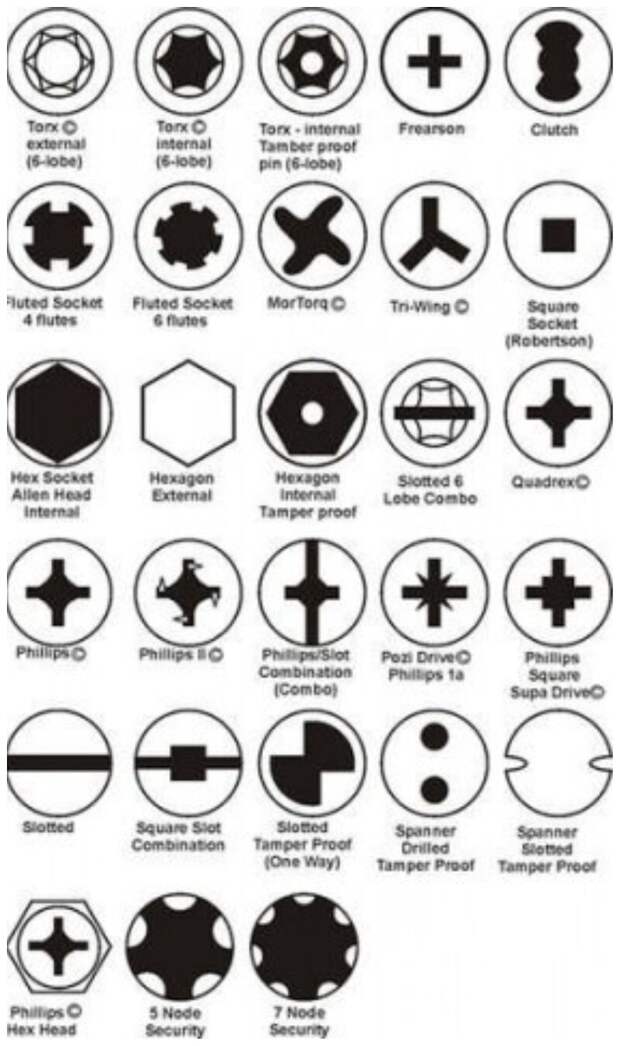

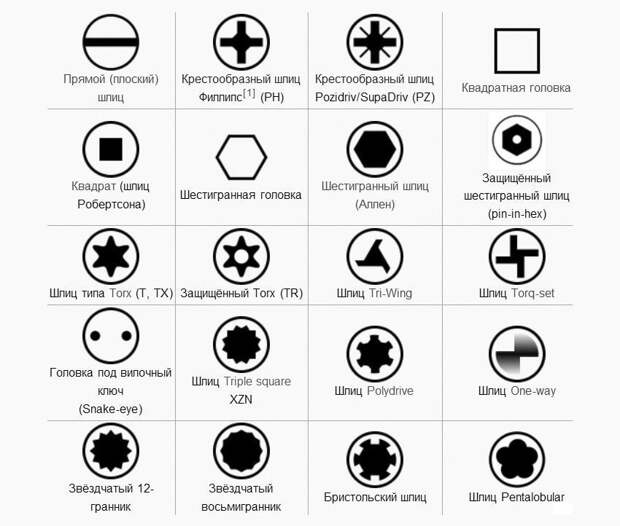

Отвертки и типы шлиц

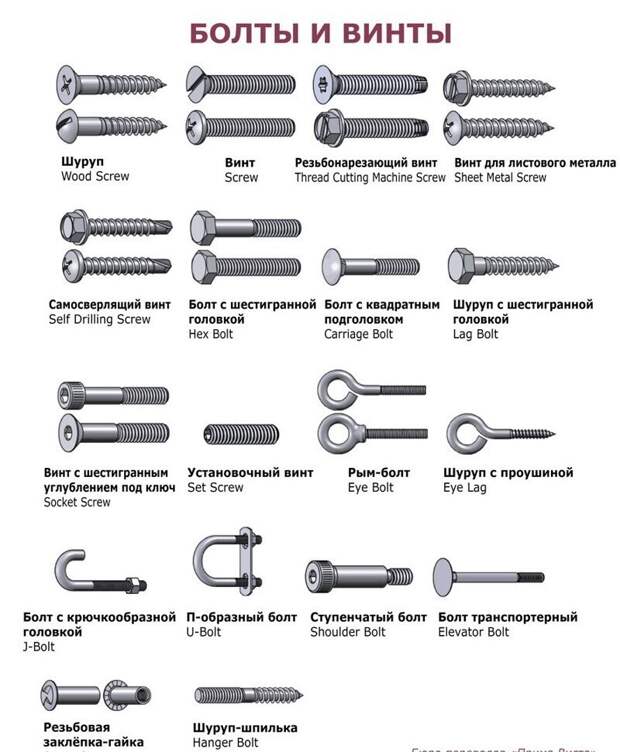

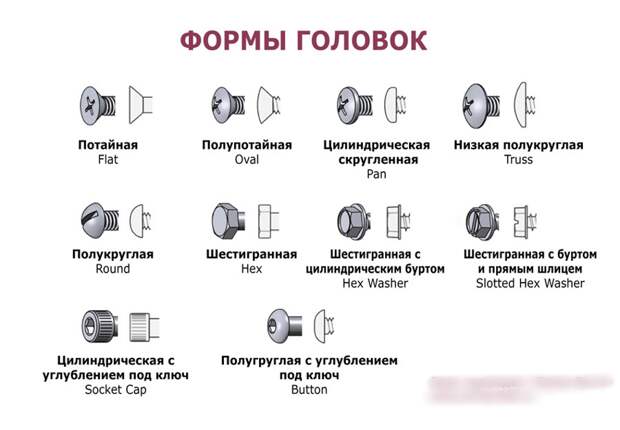

Болты, винты, шурупы
Здесь шайбы с ГОСТАми

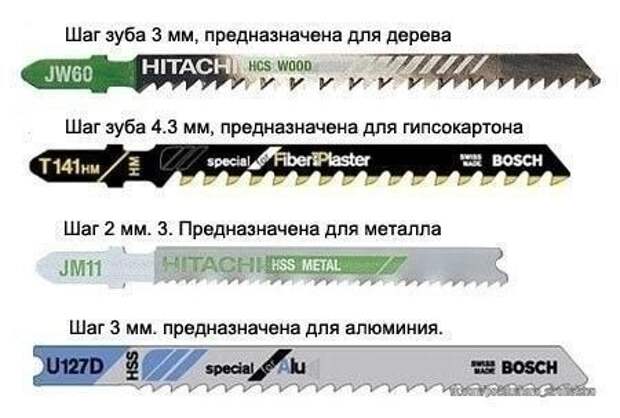

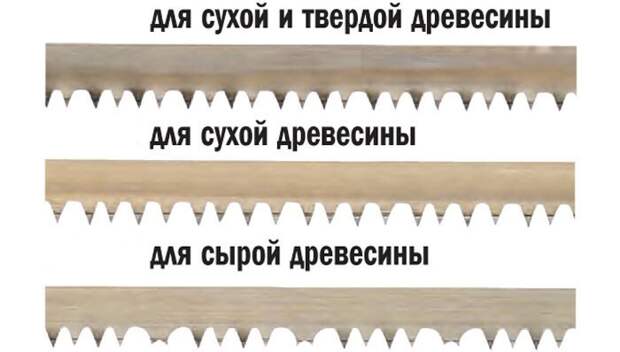

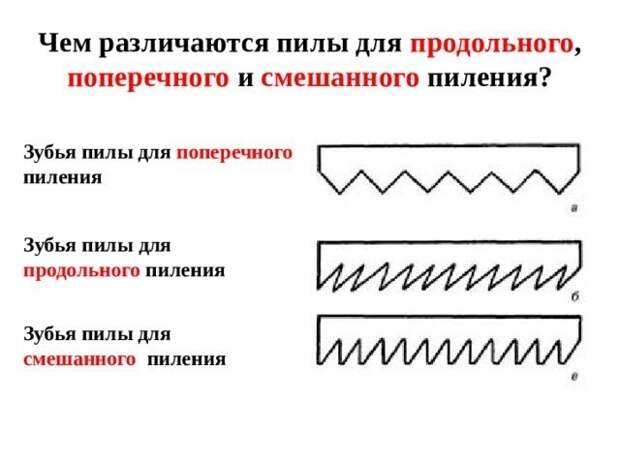

Ножовки и зубья
Ножовочные полотна по металлу

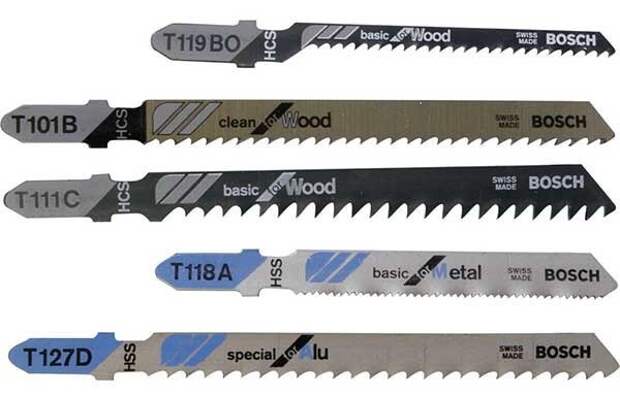

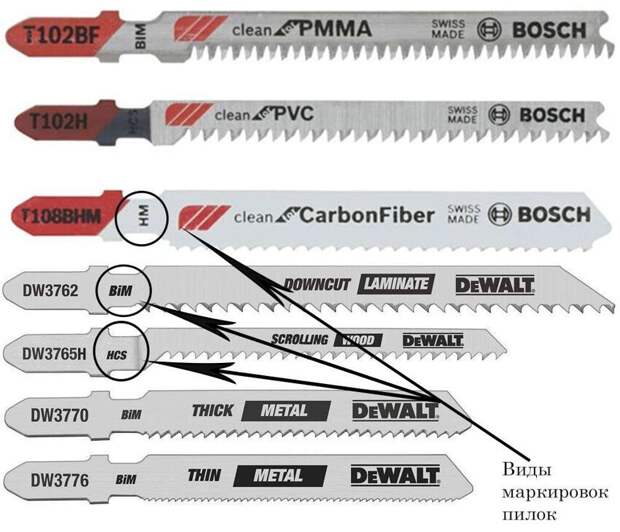

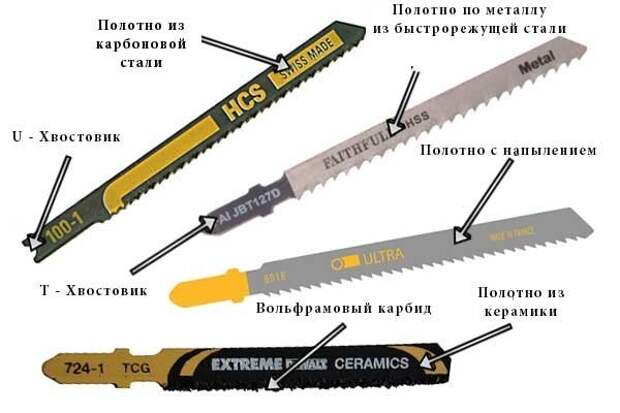

Материал изготовления полотна
углеродистой (наименее прочные, пригодны для цветного либо мягкого металла; маркируются как HCS);
быстрорежущей (имеют наиболее устойчивые к износу зубья, но отличаются хрупкостью и высокой ценой; маркировка HSS);
биметаллические полотна (инновация на рынке, вытесняющая аналоги; основа — углеродистая сталь, поверх которой наваривается полоса быстрорежущей, служащей основой для зубьев; обозначается BIM).
Еще есть полотна из легированной стали (обозначение HM), но чаще они используются для резки кирпича, бетона или камня.
HM/CT —твёрдосплавные лезвия. Применяется такие полотна для твердых материалов либо для пористых высоко-абразивных, таких, как бетонные конструкции, металл, стекловолокно и черепица.

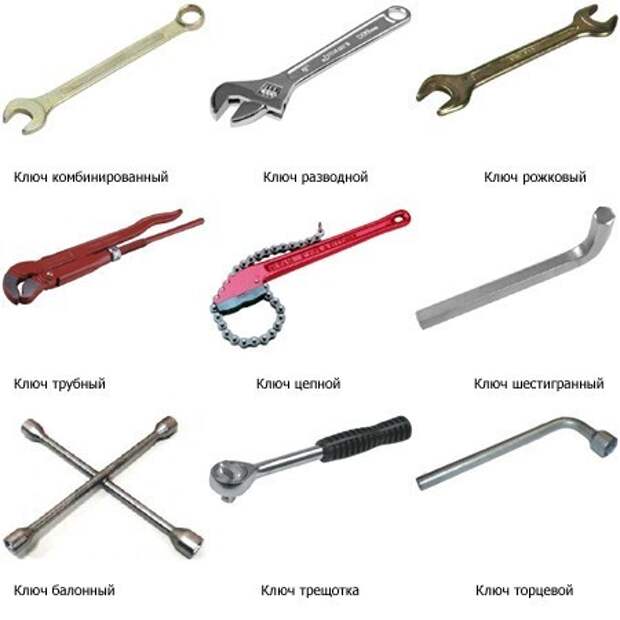

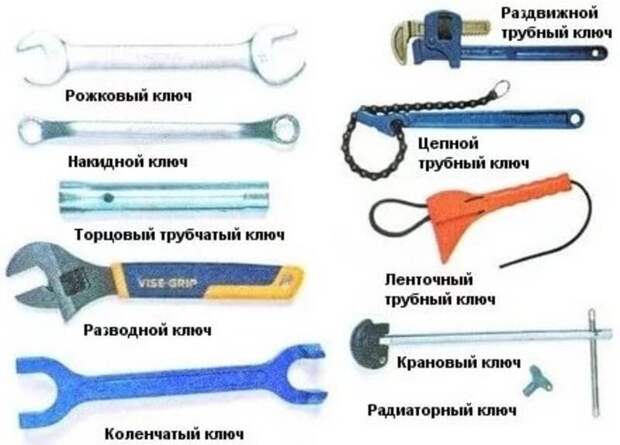

Гаечные ключи
Ключи гаечные с открытым зевом двухсторонние ГОСТ 2839 (пример ключ рожковый 12 х 13 цинк)

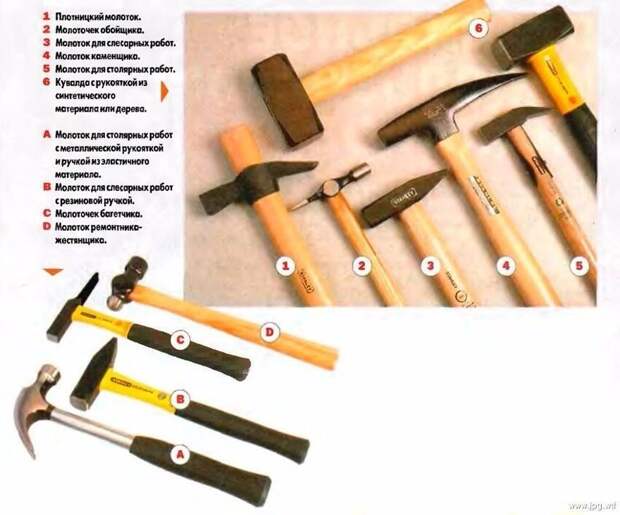

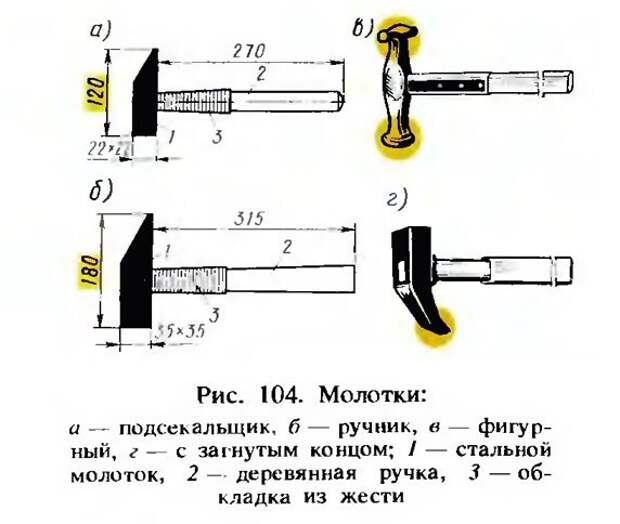

Виды молотков

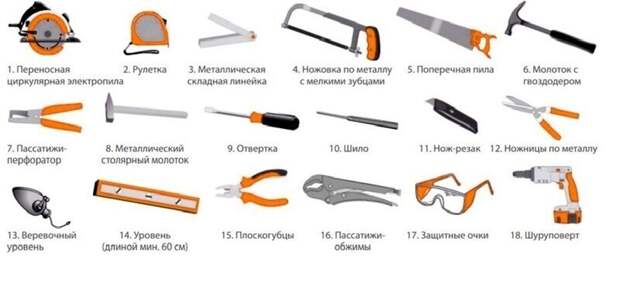

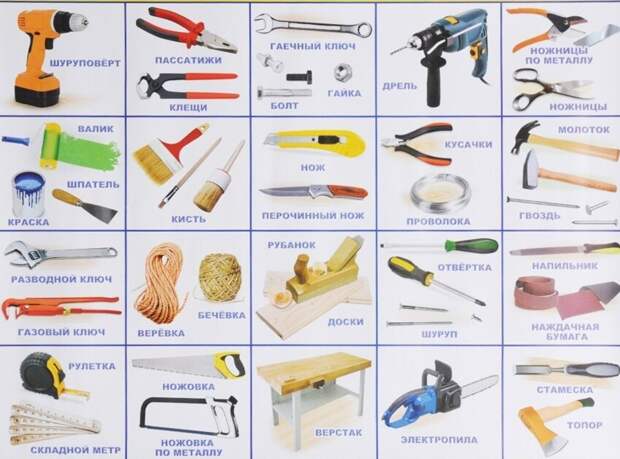

Список инструментов, которые должны быть дома
